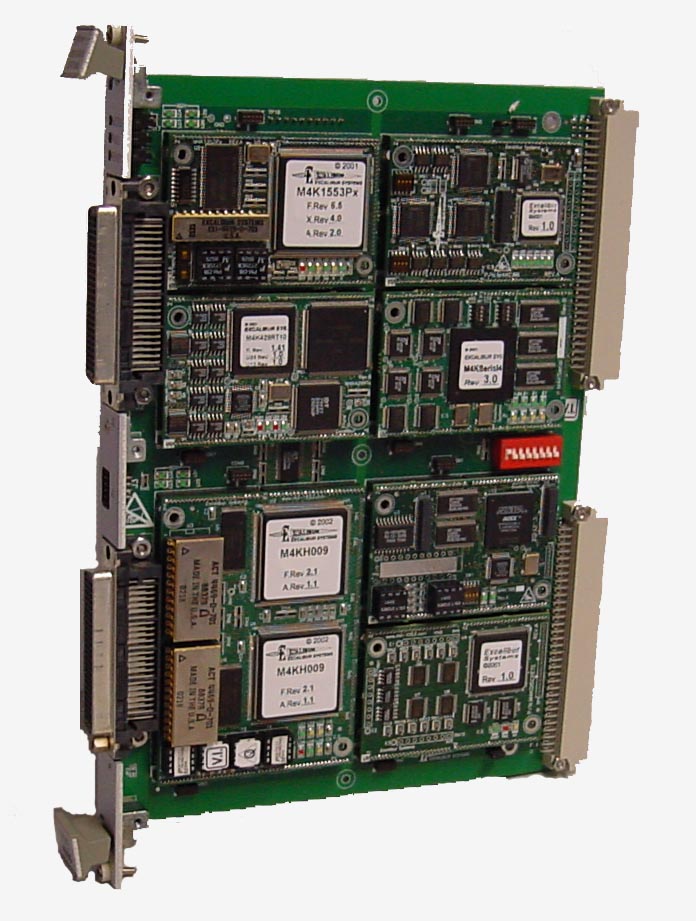

EXC-4000VME/xx, EXC-4000VXI/xx cards & M4KCAN module

EXC-4000VME/xx 和 EXC-4000VXI/xx cards for VME & VXI I系统最多支持四零八个CAN通道使用m4kcan模块。每个通道包含256字节的双端口RAM的数据块和控制寄存器。所有数据块和控制寄存器都是内存映射的，并且可以实时访问.。CAN协议使用一个多主（争用）总线配置的网络节点之间的“通信对象”的传输。这多主总线也称为CSMA／Cr或载波侦听多址接入，以解决冲突。m4kcan执行所有的串口通信功能，如发送和接收消息，发送消息过滤，搜索，并中断了与用户的互动搜索最小。的m4kcan支持标准的和扩展的消息帧可以规范2部分B.它有能力发射、接收，并进行信息过滤的扩展消息帧29位标识符的消息。由于向后兼容CAN2.0B规范的性质，m4kcan也完全支持标准消息帧11位标识符的消息如能规范2部分A.

exc-4000vme / XX，XX exc-4000vxi提供C驱动程序，包括源代码。为I/O连接提供的交配连接器。请参阅多协议4000模块的附加信息的协议，可以添加到这张卡。

订货信息:

产品型号	描述
EXC-4000VME/xx	Multi-protocol interface for VME compatible systems B-size board.
EXC-4000VXI/xx	Multi-protocol interface for VXI compatible systems C-size board, complete with shield.
Ox M4KCAN2	2 independent channels of CAN 2.0B protocol with standard and
	extended message frames and Message Identifiers.
Px M4KCAN4	Same as above with 4 independent channels
Qx M4KCAN6	Same as above with 6 independent channels
X4K-xx	50cm cable adapter for EXC-4000 card [optional]

Note:
"xx” specifies the modules ordered with the carrier board.
"-E" added to the end of the part number specifies extended temperature (-40° to +85°C) option.
"-001" added to the end of the part number specifies conformal coating option.
